Vad är tunna sektionskullager?

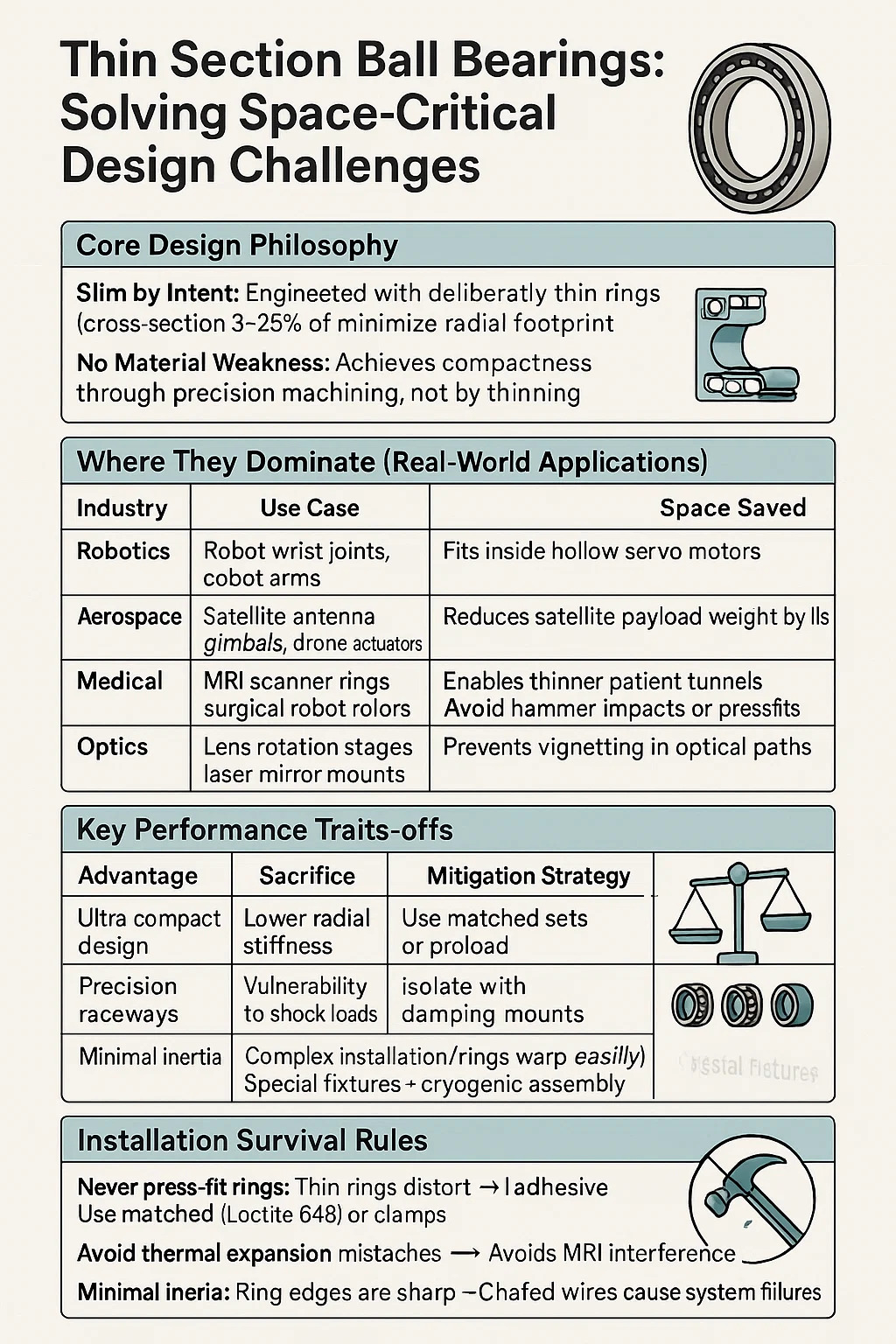

Tunna sektionskullager : Lösa rymdkritiska designutmaningar

1. Kärndesignfilosofi
"Slim by Intent": konstruerad med medvetet tunna ringar (tvärsnitt 3–25% av borrstorleken) för att minimera radiellt fotavtryck.
Ingen materiell svaghet: uppnår kompakthet genom precisionsbearbetning, inte genom att tunnda befintliga lager.

2. Där de dominerar (verkliga applikationer)

3. Viktiga prestationsdrag
Rymdeffektivitet: För en 100 mm borrning, standardlager ≈ 140 mm OD; tunn sektion ≈ 110 mm OD.
Viktminskning: 50–70% lättare än motsvarande standardlager.
Precisionsfokus: Vanligtvis ABEC 5-tolerans-obligatorisk för feljusteringskänsliga appar.
Belastningsbegränsning: Hanterar endast måttliga radiella belastningar - Undvik hammarpåverkan eller presspassningar.

4. Kritiska tekniska avvägningar

5. Materialalternativ dikterar användning
Chrome Steel (GCR15): Standard för torra/rena miljöer (t.ex. labbutrustning).
Rostfritt stål (440C): Medicinsk/utomhusanvändning - undviker MR -störningar och korrosion.
Hybridkeramik: Höghastighets CT-skannrar-icke-magnetisk elektrisk isolering.

6. Regler för överlevnad av installation
Aldrig tryck-passningsringar: Tunna ringar förvränger → Använd lim (Loctite 648) eller klämmor.
Undvik mismanpassningar av termisk expansion: Aluminiumhöljen stållager = bindande.
Sköldkablar/ledningar: Ringkanter är vassa - skakade ledningar orsakar systemfel.
